AVR書き込みツール｜AVRISP mkII・AVRISP-U
ATmel AVRインサーキットプログラマーとして、ISPやPDIインターフェースを持つ8bitAVRマイコンのフィールドアップグレードに使用されるツールです。

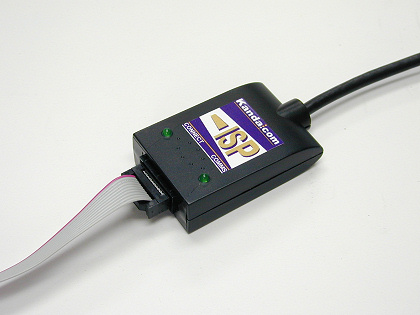

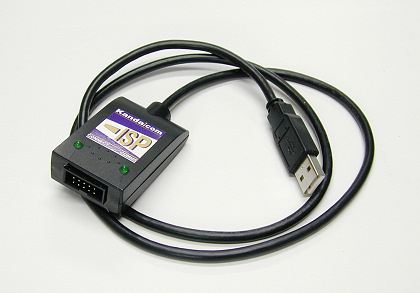

AVRISP-U｜AVR USB ISP Programmer
コンパイル後のソフトコードをターゲットにダウンロードします。
AVR StudioではAVRISP MKIIの代用に設定できます。独立したプログラミングソフトウェアを持ち、高速で簡単な操作が可能です。
対応デバイス
- ATmega and ATtiny families - ISP, PDI and TPI interfaces
- ATxmega Family - PDI
- ATtiny with TDI
- 古いAVR: AT90S8515, AT90S8535, ATmega103
- AT90CAN128, AT90CAN32, AT90CAN64
- AT90PWM2/3, AT90PWM316
- AT90USB1286, AT90USB162, AT90USB646, AT90USB82
- ※AT90シリーズは一部対応
価格と購入
AVRISP-U
￥9,400(税抜)
特長
- ターゲット回路への電源供給可能（5Vのみ）
- コンデンサやUARTチップなどに対応する強力な駆動能力
- USB PC操作またはAVRStudio 4、AtmelStudio 5、6、7から実行可能
- Atmel ELF量産ファイルをサポート
- 64bit含む全Windows OSで簡単USBインストール（Windows 8/10/11対応）
- 自動ISP速度設定で最高速プログラミング
- ターゲット電圧1.8V～5.5V対応
- Flash、EEPROM、Fuse、Lockbitの消去・プログラム・検証・読み取り
- 使いやすいFuse設定画面
- シリアル番号、チェックサム、RCキャリブレーション バイト機能
- AutoProgramモード搭載
使用用途
- AVRマイコンの開発・プログラミング
- プロトタイプ開発での高速プログラミング
- 量産プログラミング（シリアル番号機能付き）
- 組み込みシステムのフィールドアップグレード
- 教育・研究機関での AVR学習
- IoTデバイスのファームウェア書き込み
製品仕様
| 項目 | 仕様 |
|---|---|
| 接続インターフェース | USB 2.0（Full Speed） |
| ターゲット電圧 | 1.8V～5.5V |
| プログラミング速度 | 自動設定（最適化） |
| 電源供給 | USB バスパワー |
| 対応OS | Windows 2000/XP/Vista/7/8/10/11（32/64bit） |
| 対応ソフトウェア | AVRStudio 4、AtmelStudio 5/6/7、専用ソフトウェア |
| 付属品 | USBケーブル、10pin ISPケーブル、6pin ISPケーブル |
| プログラミング例 | ATmega128 Flash: 10秒、EEPROM: 40秒 |

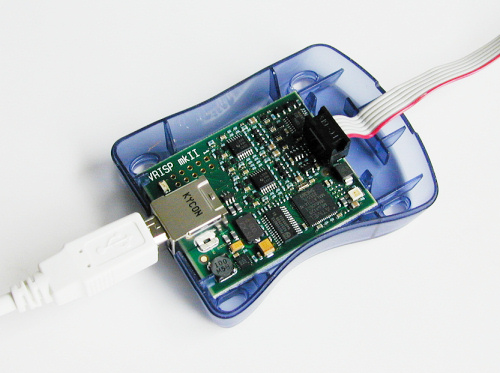

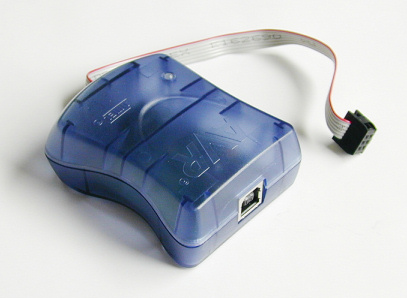

AVRISP mkII｜AVR ISP MKII Programmer
ATmelのAVRISP MK2の販売終了のため、完全互換品を用意しました。
USB接続からISP接続するための標準的なプログラマで、幅広いAVRマイコン用コンパイラの多数により標準プログラマとして選ばれることが出来ます。
対応デバイス
- ATmega and ATtiny families - ISP, PDI and TPI interfaces
- ATxmega Family - PDI
- ATtiny with TDI programming interface
- tinyAVR、megAVR、AVR XMEGAデバイスをサポート
- ※古いAT90Sシリーズは対応していません
価格と購入
AVRISP mkII
￥9,000(税抜)
特長
- AtmelStudioと完全統合
- Flash、EEPROMメモリのプログラミング
- Fuse、Lockbitプログラミング対応
- AVRStudioからファームウェアアップグレード可能
- AVRStudio 4.12以上、AtmelStudio 5/6/7対応
- ターゲット電圧1.8V～5.5V対応
- ユーザー調整可能なISPプログラミング速度（50Hz～8MHz SCK周波数）
- USB 2.0準拠（Full Speed、12Mbps）
- USBバスパワー駆動、外部電源不要
- ターゲット保護・短絡保護機能
- コンパクトなプラスチックケース
- 個別シリアル番号付き
使用用途
- AVRマイコンの開発・デバッグ
- AtmelStudio統合開発環境での使用
- 教育機関でのAVR学習
- プロトタイプ開発
- 量産プログラミング
- フィールドでのファームウェアアップグレード
製品仕様
| 項目 | 仕様 |
|---|---|
| 接続インターフェース | USB 2.0（Full Speed、12Mbps） |
| ターゲット電圧 | 1.8V～5.5V |
| プログラミング速度 | 50Hz～8MHz SCK周波数（ユーザー調整可能） |
| 電源供給 | USB バスパワー |
| 対応OS | Windows（AtmelStudio対応OS） |
| 対応ソフトウェア | AVRStudio 4.12以上、AtmelStudio 5/6/7 |
| 付属品 | USBケーブル、6pinケーブル、6pin-10pin ISPケーブル、6線マルチカラーケーブル |
| ドライバー | Atmel Jungo USBドライバー（Studio同梱） |
| 保護機能 | ターゲット保護・短絡保護 |
注意事項：
- 現在付属ケーブル、ソフトウェアが付属します
- JTAGプログラム用ケーブルはATmel JTAGとピン配置が異なります
- ATmel標準 10ピンISPへの接続は付属の6p/10p変換ケーブルを使用
- 本製品はAtmel製ではありませんが、ATAVRISP2と100%互換です
