STK200 AVR-Starter Kit/ STK300  ATmega-Training Kit




価格は全て消費税込み総額で表示しております。

ボード、ソフトウェア共に新バージョンになりました、mega, tinyに対応

　ＡＶＲシリーズのマイコンを開発する場合のスタータキットとして世界的なベストセラーとなったマイコンキットです．量産回路を開発する前の評価回路として使用すれば、ソフトウェアモジュールのテスト用、評価用として使用でき、ハードウェアの開発とソフト開発を並行して進めることが出来るため、効率的な開発が可能になります。コンパイラとの適応性も抜群です。

●ボードの特徴
　STK200 は AVRシリーズマイコンを使用する、開発から生産まで使用する事の出来るシングルボード開発用プラットホームです。8,20,28,40ｐｉｎのDIPタイプのATmel ＡＶＲ FLASHマイコンを搭載可能でDIPタイプの殆ど全てのAVRマイコンに対応しています。パソコンとのインターフェイスにRS232Cを備え,付属のISP(In System Programmer) によりシステム組み込みのままでプログラムを変更できます。さらに明るさ調整用トリマ付のLCDインターフェイスも用意されています。10bit ADC内蔵MPUのために電圧調整可能なADC基準電圧（外部電圧の選択も可）と独立した外部接続ピンヘッダが用意されています。少量多品種の制御用に別々の基板を用意する必要がありません。開発の途中でMPUを変更することも出来ます。これ１枚で簡単な制御からアナログ電圧検出に対応した複雑な制御までカバーします。
　付属ソフトウェアの中に、アセンブラを使用した開発環境が含まれます。エディタ、アセンブラ も含んでいますのでこのキットを購入するだけですぐに簡単なソフトウェアの開発、SW,LEDによる動作まで確認できます。
プログラム開発中のコードはすぐに付属のＩＳＰで基板にダウンロードし、動作させることが出来るのでアセンブラによるプログラム開発としては、電源とこのキットだけで全てがそろいます。
　

●コンパイラとの適応性
　ほとんどのＡＶＲコンパイラは、ＳＴＫ２００のＩＳＰに対応しています。従ってＣコンパイラ、ＢＡＳＩＣコンパイラなどでソースコードをコンパイルした後、 プログラム用ケーブルが接続されていれば、すぐにそのままＳＴＫ２００へマシンコードをダウンロードしてプログラムの検証テストが可能です。これを繰り返してスムーズにより早くデバッグを完了することが出来ます。

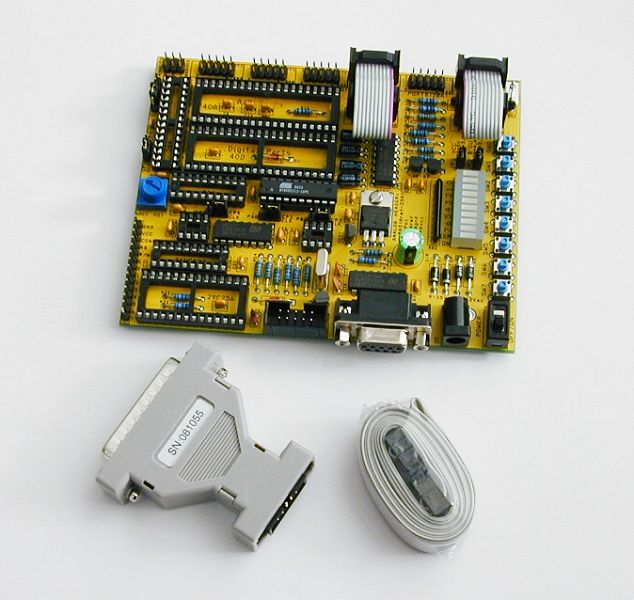

●製品/付属品内容
　ボードコンピュータ、ＩＳＰ(プリンタポート使用)、ISP接続ケーブル、
　CDROM（ISPソフトウェア、エディタ、IARアセンブラ、ICEソフト、英文取り扱い説明書）
　



STK200   特価 \6,300   送料\525  (代引き\315)
STK200U  \8,190  送料\525  (代引き\315)
STK200UはプログラマがUSBインターフェイスです。


基板上にATtiny2313が1個搭載されて納入されます。

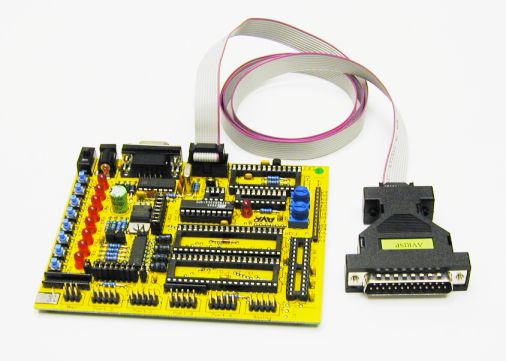

上記の図は、プログラムインターフェイスがパラレルポート用です。
STK200Uは、プログラムインターフェイスがUSB用になります。

　


ボードに搭載された機能
 電源入力コネクタ、電源スイッチ、電源ランプ、MPU用8pin,20pin,28pin,40pin(digital),40pin(withA/D) ICソケット
5/3.3V電源回路、RS232C回路とＤｓｕｂ９ｐｉｎコネクタ、ISPによるMPUフラッシュROM書き換え用10pinヘッダソケット、
基板上のRAM(62256)増設ICソケット、アドレスラッチ(74HC523)用ICソケット、全てのMPUポート接続用ピンヘッダ
ADコンバータ用基準電圧と可変トリマ、LCDインタフェースコネクタ、LCDタイミング回路と明るさ調整トリマ、
4MHz水晶発振回路、3.3/5V選択BROWNOUT検出回路、汎用表示用LED8個、 補助動作用プッシュスイッチ8個

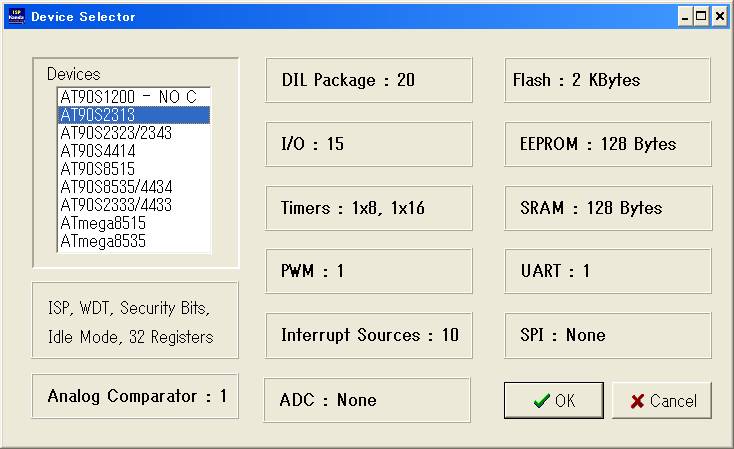

便利な機能としてアプリケーションビルダーが使用できます。これはMPUのペリフェラルの初期設定などを画面に
出てくるウィンドウの各項目を選択する事で自動的にコードとしてアゼンブラコードの最初に作ってくれるものです。



付属ISPとの接続


付属ＩＳＰはパソコンのプリンターポートに接続して使います。ＩＳＰ用のソフトウェアは
独立したソフトになっているので、単独でインストールする必要があります。その代わ
り、プログラム開発ソフトに関係なく動作させられますので、他のコンパイラーなどで
作成したコードを書き込むことも出来ます。従って、各種ピンに対応したソケットを持つ
STK200をAVRシリーズマイコンのプログラム書き込み器としても使用できます。　　 .



他のISPとの接続例

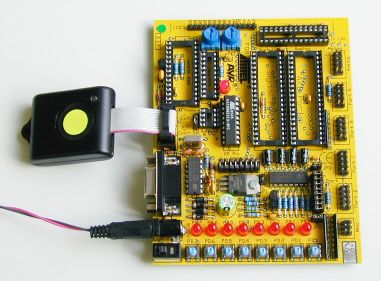

ＫｅｙＦｏｂによるプログラム書き込み



STK300  ATmega-Training Kit


価格は全て消費税込み総額で表示しております。

ATmel AVR ATmegaシリーズ MPU対応

MPUフラッシュ書き込みケーブル、ソフトウェア、英文説明書(CDROM)付属

STK300   特価 \9,240 送料\525  (代引き\315)
STK300U  \9,870  送料\525  (代引き\315)
STK300UはプログラマがUSBインターフェイスです。


主要対応MPU　ATmega128(L) 64TQFP変換ボード
　

標準でATmega128L MPUを１個、プログラマ、書き込みソフトが付属します。Ｃコンパイラでソフト開発後、多くのコンパイラはSTK200/STK300の書き込みドライバーを内蔵しており、そのままコンパイルしたコードをダウンロードして動作確認が出来ます。
ATmega128を使用して組込用マイコンボードを計画している場合、このボードで先行試作することを お薦めいたします。ＭＰＵの全てのポートピンがヘッダピンとして出ています。SW, LEDも付属してお り、このボードでソフトウェア開発による機能確認を先行して実施でき、実機の基板開発と平行開発 が可能となります。

手頃な価格のため、実験装置、検査機器などの少量生産ではこのまま実機に組み込み出来ます。
新規なシステムを計画している場合、開発初期の段階ではプログラムの必要容量が不明のため、心配になることがありますが、この基板ではFLASH ROM容量が128KBと大容量なのでメモリ不足の心配がいりません。



　

（注）  STK300の基板上でISPプログラムをする場合、回路の都合上付属のプログラマか、STK200/STK300と互換性のあるプログラマでないとプログラムできません。
