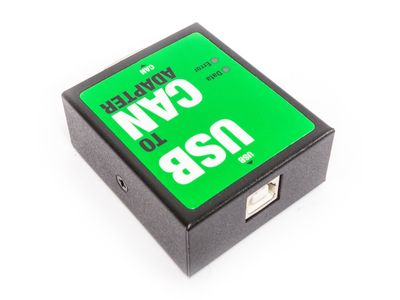

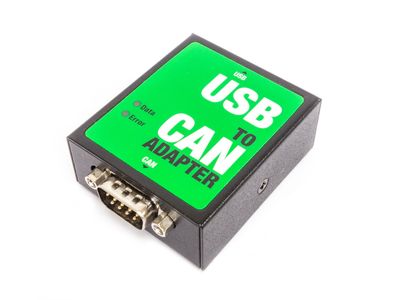

USB-CAN-SI-M｜USB to CANアダプタ
USB-CANバス通信を実現するメタルケース絶縁型インターフェース。2.5kVガルバニック絶縁。
USB-CAN-SI-M : USB to CAN Adapter
￥17,200(税別)
特長
- USB 1.1、2.0、3.0ポートに接続、PCにCANバスポート追加
- 2.5kVガルバニック絶縁
- USBポートから給電、外部電源アダプター不要
- 標準のWindows COMポートとしてインストール
- サポートCANモード: 標準、リッスン、エコー
- ASCIIコマンドを使用してシリアルポート経由で制御可能
- APIとサンプルソースコード、GUIサンプルプログラムを提供
- 512バイトの送受信FIFOバッファ
- ARM Cortex-M0 32ビットMCUとUSB-UARTチップ
- Windows 11/ Linux 2.6+（SocketCAN）対応
- SocketCAN(slcanドライバ)カーネル2.6.38+以降をサポート
仕様
CANコントローラ Bosch C_CAN module CAN バス速度 CAN 2.0A/B 5kbps~1Mbps CAN バスモード スタンダード、リッスン、エコーモード 接続コネクタ USB側:タイプB、CAN側：DB9オス 絶縁方式 光学絶縁（最大2.5kV） 電 源 USBバスパワー max250mA 対応OS Windows 10/11、Linux（SocketCAN） 外形寸法 約 61× 50 × 23 mm 重 量 約 100 g 動作温度 0 ～ 60℃
ダウンロード
- 設定ソフト（Windows 10/11 用）
USB-CAN-SI-M_Setup_v1.30.zip — 初期設定ツール（check / setup / restore / reset） - 取扱説明書
・製品説明書（日本語 / PDF）
・操作マニュアル（英語 / PDF） - 開発者向け資料
ASCIIコマンドリファレンス — アプリから COM ポート経由でCAN通信を制御するコマンド一覧
USB-CAN-SI-Mを初めてご使用のお客様へ
USB-CAN-SI-MはUSBとのデータを高速転送できるよう、仮想COMポートの通信速度を3Mbpsに設定して使用します。 初めて接続するPCでは、そのための初期設定が1回だけ必要です（設定はPCのレジストリを変更します）。
上記の「ダウンロード」から設定ソフト USB-CAN-SI-M_Setup_v1.30.zip を入手し、 以下の手順で設定してください。
- USB-CAN-SI-M を PC に接続します
ドライバーは自動で読み込まれます。必要な場合はインターネット接続をお試しください - ダウンロードした zip を展開し、
check.batをダブルクリックして状態を確認します
「3Mbps 設定済み」と出れば設定は完了しています。次の手順は不要です - 「未設定」の場合、
setup.batをダブルクリックします
「管理者として実行」を求められたら [はい] を選びます - 2台以上接続しているときは COM 番号を入力します
例: COM8 の場合 → 「8」または「COM8」。1台だけなら確認後に自動で始まります - 完了したら USB ケーブルを抜き差しします
「再起動が必要です」と出た場合は不要です。そのままアプリで COM ポートを開いてご使用ください
✓ うまくいかないときは、まず
✓ 本ツールは設定したポートを「どのボーレートを指定しても 3Mbps で動作する」状態にします。 USB-CAN-SI-M 以外のシリアル機器には使用しないでください
check.bat を実行して状態を確認してください✓ 本ツールは設定したポートを「どのボーレートを指定しても 3Mbps で動作する」状態にします。 USB-CAN-SI-M 以外のシリアル機器には使用しないでください
- 設定を元に戻すには、バックアップを用意して
restore.batを管理者として実行します。 復元後はデバイスの再起動は自動では行われません。USB を抜き差しするか、PC を再起動してください backup_COMx.reg（バックアップファイル）をできる限り削除しないでください。 万一削除してしまった場合も、リセット用のreset.batで 3Mbps 設定を解除して 既定の状態に戻せます（実機で確認済みの復旧方法です）
