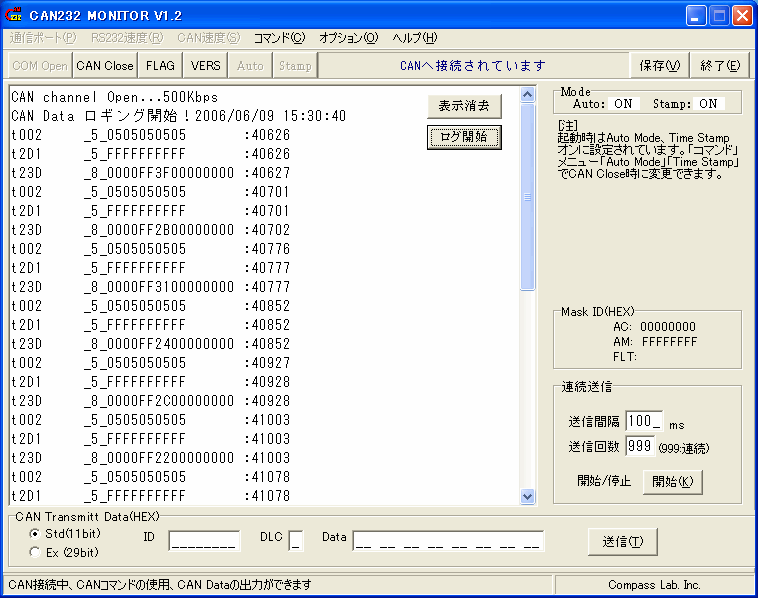

１．配線等を確認後プログラム起動、通信ポート、RS232速度を設定、確認
（CANUSBの場合は、RS232速度設定は必要ありません．）
２．「COM Open」を押してシリアルポートをオープン →"シリアル通信ＯＫ"を確認
３．CAN速度を設定、確認、「Auto」「Stamp」の設定、確認、（デフォルトはON）
４．「CAN Open」を押してCAN Busへ接続 →データ読みだし開始（Auto時）
データは t 又はTの後に、ID、バイト数、データ、タイムスタンプ(ms)の順で表示
５．ログデータの表示停止は「CAN Open/Close」を押す
６．本体のERRが点滅、点灯時は「FLAG」を押す →エラー状態表示とランプ消灯
７．必要に応じて、データ送信、オプションの「Filter Mask」「Test Mode」を使用
８．「保存(V)」を押して、ログデータを名前を付けて保存 |
